SY135C
CHAMPION
IN SEINER
KLASSE
ZUVERLÄSSIG. WIRTSCHAFTLICH. PRODUKTIV.

Klasse
Kompaktbagger

Motor
ISUZU 4JJ1X Stage V

Leistung
78,5 kW / 2 000 U/min

Schaufelkapazität
0,6 m3

Betriebsgewicht
14 870 kg

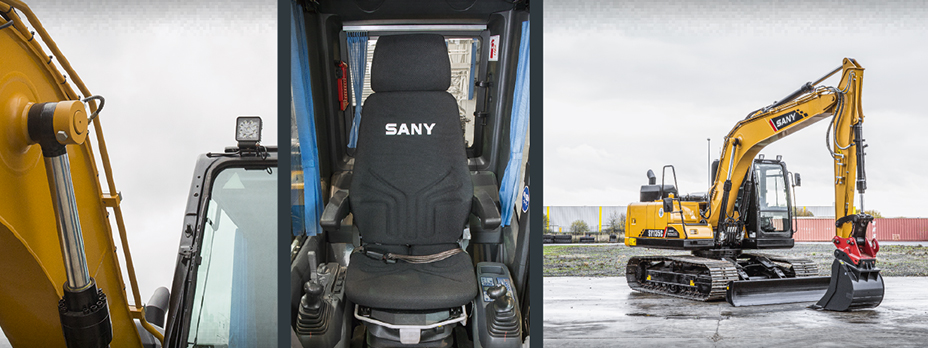

TOP HIGHLIGHTS

+ Heckkamera

+ 2 prop. Steuerkreise im Standard

+ Großes, hochauflösendes
7“-Touchdisplay

+ Hydraulische Vorbereitung des
Schnell­wechselsystems

TOP EIGENSCHAFTEN

Qualität zahlt sich aus – Die qualitativ hochwertigen Komponenten verbessern die Langlebigkeit der Maschine und verlängern zudem die Wartungs- und Serviceintervalle. Ein Novum in dieser Klasse ist das stabile Laufwerk mit den doppelt gelagerten Stützrollen.

Mit dem Plus an Robustheit – Langlebigkeit und Robustheit sind bei allen Baggern von SANY serienmäßig mit an Bord. Beim SY135C gibt die verstärkte Struktur dem Fahrwerk eine beispielhafte Stabilität und verlängert so die Lebensdauer der Maschine. Auch die Stütz­rollen sind doppelt gelagert, was zu einer erheblichen Verbesserung der Haltbarkeit und der Kettenführung beiträgt. Darüber hinaus sind alle Verkleidungsteile ausschließlich aus Blech gefertigt. Das macht sie so besonders belastbar und erleichtert die Instandsetzung, wenn doch einmal ein Hindernis im Weg war.

Kompaktes Kraftpaket – Als Kompaktbagger geht der SANY SY135C extrem effizient an die Arbeit. Hohe Leistung und überzeugende Stabilität – eine perfekte Kombination, um auf der Baustelle schnell und zuverlässig alle Aufgaben zu erfüllen.

Alles in Reichweite – Vor Ort überzeugt der SY135C mit seiner Stabilität und Standfestigkeit. So bringt er seine Kraft sicher und schnell dorthin, wo sie gebraucht wird. Dabei punktet er auch mit einem großen Arbeitsradius – die maximale Reichweite beträgt 8 290 mm, die maximale Grabtiefe 5 500 mm. Das schwere Planierschild sorgt für zusätzliche Standsicherheit.

Wartungsfreundlich – Die weit zu öffnende Motorhaube und die zentrale, übersichtliche Anordnung der wichtigsten Komponenten
machen Wartung und Service einfach und schnell möglich. Auch das 7“-Touchdisplay überzeugt durch seine hohe Auflösung und intuitive Bedienung.

Steuern mit ganz viel Gefühl – Die Joystick-Steuerung erlaubt eine intuitive Bedienung aller Baggerfunktionen. Die Ventilsteuerung der Hydraulik spricht auf Befehle direkt an. In Verbindung mit der automatischen Drehzahlanpassung erlaubt das ein exaktes und sicheres Arbeiten und einen gleichmäßigen Betrieb für höhere Effizienz und geringeren Kraftstoffverbrauch. Immer im Blick ist dabei das große 7“-Touchdisplay.

Umfassend geschützt – Das Sicherheitspaket beinhaltet neben dem Kamerasystem, der Rundumkennleuchte und dem Fahralarm auch Schutzbleche über den Schildzylindern.

Das Umfeld immer im Blick – Zwei geschützt angebrachte Kameras sorgen für ein Plus an Sicherheit bei allen Arbeiten und beim Rückwärtsfahren. Die entsprechende Kameraperspektive wird präzise auf dem hochauflösenden 7“-Display angezeigt.

Verlässlicher Antrieb – Der bewährte ISUZU-4JJ1X-Motor garantiert zuverlässige Leistung auf lange Sicht, auch unter harten Arbeits­bedingungen.

Flexibilität serienmäßig – Die komplette hydraulische Vorbereitung des Schnellwechselsystems garantiert eine perfekte Einbettung der Funktion in das Bedienmenü und erleichtert somit den schnellen und sicheren Gerätewechsel. Ein weiterer Vorteil, der dadurch entsteht: Zeit- und Kostenersparnis im Vergleich zu einer Nachrüstung.

Zwei proportionale und individuell einstellbare Steuerkreise gehören beim SY135C selbstverständlich mit zur Standardausrüstung. Der Rotationskreis wird zudem über eine separate Pumpe gespeist, um flüssiges Arbeiten sicherzustellen, auch wenn mehrere Bewegungen zeitgleich angesteuert werden.

Effizienz und Kraft – Das Antriebssystem reagiert automatisch auf hohe Schubkräfte und schaltet bei Bedarf selbstständig in die kleine Fahrstufe.

Starke Leistung mit geringem Verbrauch – Mit weniger Kraftstoffeinsatz mehr schaffen – das durchdachte Motor- und Hydraulikkonzept des SY135C macht’s möglich. Der bärenstarke Dieselmotor mit Common-Rail-Technik und AdBlue-Abgasreinigung greift dabei mit seinem maximalen Drehmoment von 375 Nm bei 1 800 U/min kräftig an. Auch die Auswahl an unterschiedlichen Betriebsarten und die automatische Drehzahlabsenkung optimieren den Kraftstoffverbrauch spürbar. So verbindet sich Leistungsstärke mit Effizienz. Die Summe der Einsparungen durch die verbesserte Kraftstoffeffizienz verschafft Ihnen deutliche Pluspunkte in Sachen Wirtschaftlichkeit.

DOWNLOAD

Brochure SY135C
Download [PDF 6.6 MB]

TECHNISCHE SPEZIFIKATIONEN

AUF DIESE LEISTUNG IST VERLASS

Dass die Leistung eines Kompaktbaggers nicht zwangsweise durch sperrige Größe erkauft werden muss, beweist der SY135C auf eindrucksvolle Weise. Mit seinen knapp 15 Tonnen Gesamtgewicht bietet er ein optimales Verhältnis von Leistung und Beweglichkeit. Dazu kommt eine hohe Standsicherheit durch den robusten, breiten Heavy-Duty-Unterbau und durch das stabile Planierschild. So kann er seine Kraft optimal umsetzen – für umfangreiche Einsatzmöglichkeiten überall dort, wo größere Maschinen passen müssen.

ABMESSUNGEN
Betriebsgewicht14 870 kgkg
Löffelvolumen0.6
Gesamtlänge7 700mm
Gesamtbreite2 590mm
Gesamthöhe2 820mm
MOTOR
Leistung78.5kW2 000U/min
ARBEITSBEREICH
Max. Grabtiefe5500 mm
Max. Reichweite8 290mm
Min. Schwenkradius2500 mm
Löffellosbrechkraft ISO103kN
Stiel Reißkraft ISO67kN
HYDRAULIK-SYSTEM
Max. Ölfluss2x110l/min

STANDARDAUSSTATTUNG

DER SY135C – SERIENMÄSSIG AUSSERORDENTLICH GUT AUSGERÜSTET

Als Multitalent ist der SY50U ab Werk schon bestens ausgestattet für einen vielfältigen Einsatz. Die optional verfügbare Sonderausstattung und Anbaugeräte machen ihn noch flexibler.

Luftgefederter Sitz
Heizung
 Klimaautomatik*
Radio mit Lautsprecher
Armlehnen, einstellbar
12 V Anschluss
Scheibenwischer
7“-Touchdisplay
Dachfenster aufstellbar
Zusatzsteuerkreis 1 auf Joystick
Zusatzsteuerkreis 2 auf Joystick
Integriertes Kühlfach

Batterietrennschalter
Fahralarm
Rundumkennleuchte
 Heckkamera

Sicherheitsventile an Arm und Stiel
Doppeltwirkender Hydraulikkreis für Schnellwechsler inkl. Verrohrung
Brecher und Scherenkreis proportinal auf Joystick inkl. Verrohrung
Rotationskreis proportional auf Joystick inkl. Verrohrung
Ölflussmenge einstellbar für Anbaugeräte

Arbeitsscheinwerfer LED – Dach vorne
Arbeitsscheinwerfer LED – Ausleger
Arbeitsscheinwerfer LED – Plattform

› Stahlkette
Zylinderschutz – Planierschild
Zurrösen

Automatische Drehzahlanpassung
Betankungspumpe

Schwenkbremse
2 Fahrgeschwindigkeiten
Verrohrung für Zusatzsteuerkreis 1
Verrohrung für Zusatzsteuerkreis 2
Hydraulische Vorsteuerung der Joysticks
Hauptfilter
