SMHW48G5
BEWEGT
EINFACH
MEHR
GANZ WEIT. GANZ HOCH. GANZ SCHWER.

Klasse
Umschlagmaschine

Motor
CUMMINS QSL9

Leistung
252 kW / 1 800 U/min

Reichweite
11,5 – 20,0 m

Betriebsgewicht
46 000 – 48 000 kg

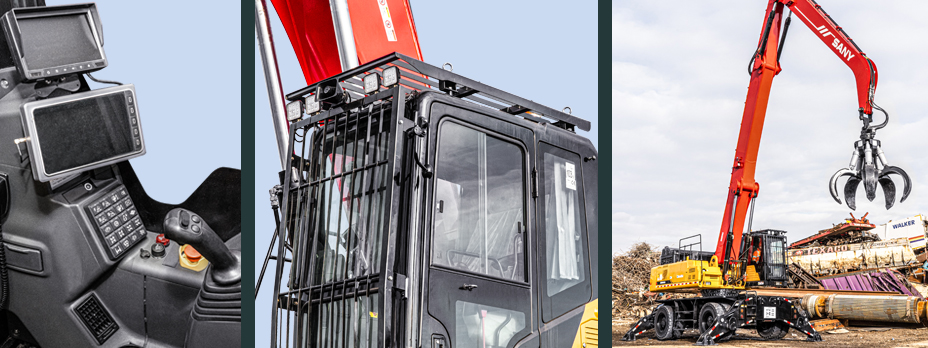

TOP HIGHLIGHTS

+ Besonders kompakt für
ihre Leistungsklasse

+ Hohe Ladekapazität

+ Große Reichweite

+ Komfortable Kabine

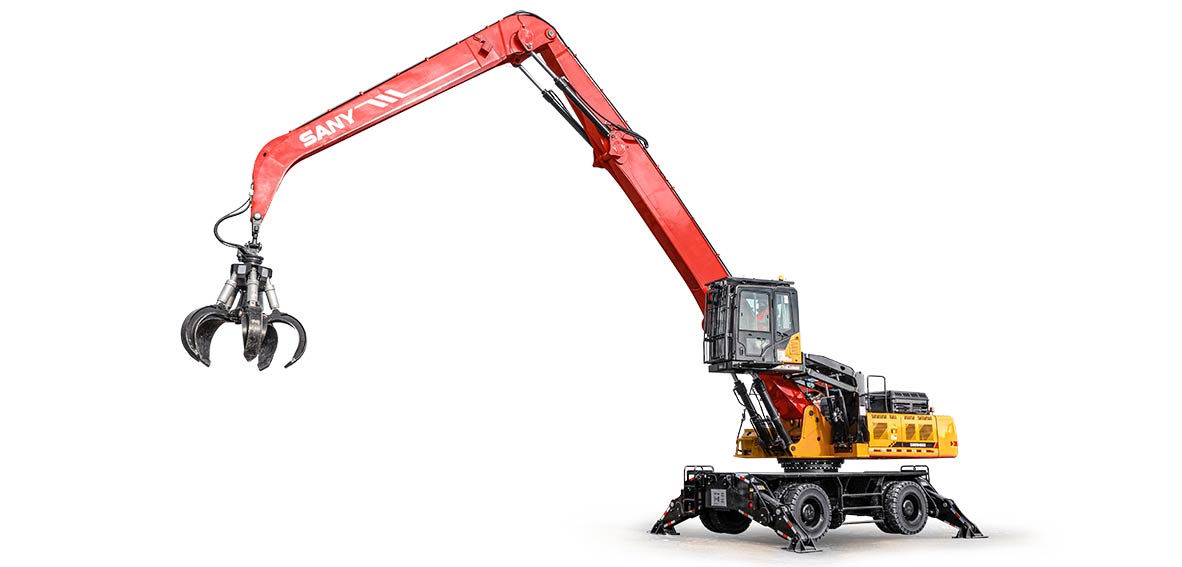

SANY Europe Umschlagmaschine SMHW48G5

TOP EIGENSCHAFTEN

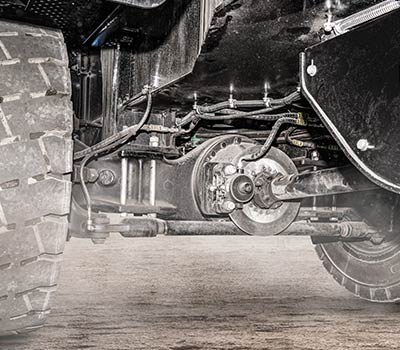

SANY Europe Umschlagmaschine SMHW48G5DIMENSION

In jede Richtung gut unterwegs – Mit dem kompaktesten Unterwagen in ihrer Klasse ist die SMHW48G5 ein besonders agiles Arbeitsgerät. Die standardmäßige 4-Rad-Lenkung macht die Maschine noch wendiger – und wenn es ganz eng wird, sind weitere Lenkarten vorwählbar. Besonders pfiffig: der Hundegang. Mit ihm kann sich die Maschine parallel zur Arbeitsposition hin- bzw. wieder fortbewegen.

SANY Europe Umschlagmaschine SMHW48G5BEDIENKOMFORT

Komfortzone Arbeitsplatz – Der Fahrerplatz ist nach ergonomischen Gesichtspunkten gestaltet und bereits ab Werk mit vielen Details ausgestattet. Das ermöglicht dem Bediener ein konzentriertes Arbeiten auch über längere Zeit. Dazu gehören eine automatische Klimaanlage plus Belüftungssystem ebenso wie ein komfortabler Sitz, bei dem die beiden Multifunktions-Joysticks ganz ergonomisch mitfedern und so immer in der gewünschten Position bleiben.

SANY Europe Umschlagmaschine SMHW48G5SICHERHEIT

Rundum sicher in jeder Lage – Gegen herabfallende Gegenstände ist die Frontscheibe mit einem Freisicht-Schutzgitter gesichert; ein entsprechender Freiraum erlaubt eine einfache Fensterreinigung und die integrierten Scheinwerfer garantieren auch bei schlechten Lichtverhältnissen beste Sicht auf den Arbeitsbereich. Vor blendender Sonneneinstrahlung wird der Fahrer durch die Sonnenrollos an der Dach- und Frontscheibe sowie durch Schiebevorhänge hinten und an den Seiten abgeschirmt.

SANY Europe Umschlagmaschine SMHW48G5KOMPONENTEN

Produktiv auf lange Sicht – Im tagtäglichen harten Einsatz werden manche Komponenten besonders beansprucht. Bei SANY können Sie sich darauf verlassen, dass wir darauf ein besonderes Augenmerk richten. Die großen Wartungsklappen lassen beim durchweg zuverlässigen dualen Filtersystem einen leichten und schnellen Filterwechsel zu. Oberwagen, Ausleger und Schwenkring werden durch ein automatisches Schmiersystem versorgt. Das reduziert somit die Servicezeit und -kosten.

SANY Europe Umschlagmaschine SMHW48G5WARTUNG

Unkompliziert und schnell – Um Leistung und Einsatzbereitschaft der Maschinen sicherzustellen, machen wir den Bedienern die tagtäglichen Routinekontrollen und alle Wartungs- und Servicearbeiten so einfach wie möglich. Dazu gehört zunächst einmal der sichere Zugang zum Motorraum mit Handläufen und rutschfester Oberfläche sowie einer Wartungsplattform auf dem Fahrwerk. Die breiten Servicetüren erlauben einen ungehinderten Zugang zu allen wartungsrelevanten Teilen, zum Beispiel zum Kühlpaket oder Wasserabscheider der Kraftstoffleitung.

TECHNISCHE SPEZIFIKATIONEN

EIN ECHTES ARBEITSTIER

Die Anforderungsliste für Umschlagmaschinen ist hoch. Effizienz, Leistungsstärke und Kontinuität stehen ganz oben – die SMHW48G5 ergänzt sie noch um optimale Reichweiten beim Arbeiten und ein ausgezeichnetes Kosten-Leistungs-Verhältnis sowohl bei der Anschaffung als auch im Betrieb.

STANDARDAUSSTATTUNG

PUNKTGENAU PRODUKTIV

Mit dem leistungsstärksten Motor ihrer Klasse und der großen Traglast erzielt die SANY Umschlagmaschine einen beispielhaft hohen Materialumschlag pro Stunde. Auch im Gewicht spiegelt sich ihre Robustheit und Standfestigkeit wider. Dabei ist sie im Vergleich zu anderen Maschinen mit 3 200 mm Radstand ausgesprochen kompakt. Das sorgt gemeinsam mit der 4-Rad-Lenkung für beste Wendigkeit und schnelles Manövrieren überall dort, wo nur wenig Platz zur Verfügung steht.

Leistung
› Cummins QSL9
› 252 kW
› EU-Abgasstufe V
› 8,9 l / 6 Zylinder
› 1 526 Nm bei 1 400 U/min
› Turbolader
› Ladeluftkühler

Kraftstoffsystem
› Doppelfilter mit 10 μm und 5 μm
› Wasserabscheider
› Elektrische Kraftstoff-Förderpumpe

Abgasbehandlung
› Dieselpartikelfilter und SCR-System (AdBlue)

Kühlung
› Wassergekühlt, mit Lüfterumkehrung

Luftfilter
› Vorfilter
› Hauptfilter
› Sicherheitselement

Starthilfe
› Heizelement im Luftstrom bis –20 °C

Aufbau
› Kastenbauweise
› In Querrichtung eingebauter Motor
› Wartungsfreundlicher Zugang zu Motor und Hydraulikbereich
› Umlaufendes Geländer und rutschsichere Stufen

Anbindung Ausleger
› Obere Steckachsen-Position für Ausleger: mehr Greiftiefe
› Untere Steckachsen-Position für Ausleger: mehr Greifhöhe

Schmierung
› Automatische Zentralschmierung für Oberwagen, Ausleger und Stiel sowie Drehkranz

Drehantrieb
› Geschlossener Drehkranz
› Heavy-Duty-Zahnkranz
› Antrieb und Bremse

Achsen
› 4-Rad-Antrieb und 4-Rad-Lenkung
› Dana-Achsen

Antrieb
› Hydrostatischer Fahrantrieb
› 2-Stufen-Lastschaltgetriebe
› Geschwindigkeitsbereiche 0 – 5 km/h und 0 – 20 km/h

Bereifung
› 8-fache Vollgummireifen 12.00 x 24

Abstützung
› 4 schwenkbare Stützen
› Einzeln und gruppenweise ansteuerbar große Stützteller
› Geschützte Zylinderstangen

Bremsen
› Scheibenbremsen in geschützter Position an Radflanschen
› Parkbremse: federbelastete Scheibenbremse an Antriebswelle Hinterachse

Schmierung
› Zentrale Schmierbänke für manuelles Abschmieren

Weiteres
› Integrierte Wartungsplattform
› Aufstiegsleiter vorne und hinten
› Kabinenaufstieg fahrzeugmittig mit cleverer Aufhängung der untersten Trittstufe
› Weiterer Aufstieg am linken Vorderrad / rechten Hinterrad

Höhe
› Hydraulisch hochfahrbare Kabine auf 6 120 mm Sichthöhe

Heizung, AC
› Ventilation mit Klima-Automatic und Heizung
› Frischluft- und Umluftfilter
› Defrosterdüsen

Sitz
› Komfortsitz
› Hohe Rückenlehne
› Grammer Actimo XL mit Luftfederung
› Nackenstütze
› Armlehne rechts und links

Steuerung
› 2 Multifunktions-Joysticks
› Proportionalsteuerung der Hauptfunktionen
› Lenkung und Fahrtrichtung über Joystick-Steuerung

Lenkung
› Integriert in Multifunktions-Joystick

Tür
› Schwenktür mit Schiebefenster
› Bedienung Türschloss innen auf mittlerer Höhe und außen in niedriger Position
› Verriegelung der Tür in 180° offener Position

Schutz
› High-Vision-Schutzgitter vor Frontscheibe und Dachscheibe mit schlanken Profilen für beste Durchsicht
› Scheinwerfer integriert

Glas
› Durchgehende Scheibe rechts
› Obere Frontscheibe zum Öffnen

Anzeige
› 7-Zoll-Farbdisplay
› Onboard-Diagnose

Sonnenschutz
› Sonnenrollo an Frontscheibe und Dachscheibe

Spannung
› 24 V
› Verschiedene Schutzsysteme

Beleuchtung
› LED-Arbeitslampen: 4 am Kabinendach, 2 am Ausleger, 2 am Stiel, 2 auf Gegengewicht
› H3-Fahrscheinwerfer vorne (mit Auf- und Abblendlicht)
› Blinker
› Schlussleuchten am Unterwagen (mit Schutzgitter)
› 2 Servicelampen am Kabinendach hinten
› Rundumleuchte auf Kabinendach und Heckgewicht

Absicherung
› Kollisionsschutz Stiel
› Kippsicherung
› Motorschutz
› Eco-Motorsteuerung
› Batterie-Trennfunktion

Batterien
› 2 x 12 V / 165 Ah

System
› Load-Sensing
› Druck- und Durchflusssteuerung

Pumpen
› Kawasaki-Verstellpumpen
› 387 ml/U
› Max. Ölfluss 696 l/min
› 340 bar

Filtration
› 170 μm Ansaugfilter
› 10 μm Doppelfilter im Rücklauf
› 5 μm Load-Sense-Filter

Steuerung
› Kawasaki-Tandem-Ventilblock
› Ansteuerung über 2 Multifunktions-Joysticks

Ausleger, Stiel
› Rohrbruch-Sicherungsventile an Ausleger- und Stielzylinder
› 4 Leitungen zur Versorgung des Greifers mit Absperrventilen am Stiel
